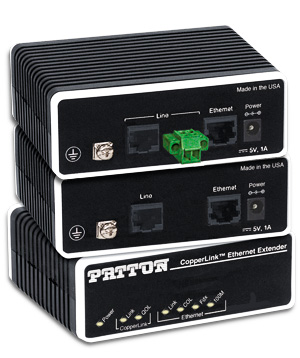

Patton 2168A
Zařízení umožňuje vysokorychlostní až 15 Mbps datovou komunikaci dvou samostatných LAN sítí vzdálených až 1,8 km. Model 2168 může být také použit pro připojení vzdáleného počítače a jiných zařízení, je vhodný i pro řešení "poslední míle" u ISP. Model 2168 se vyznačuje kompaktností, velmi snadnou instalací a transparentností vůči protokolům vyšších vrstev. Uživatel si může u tohoto modelu zvolit jednu ze 7 možných nastavení přenosové rychlosti (viz. tabulka níže).
Základní technická charakteristika
- Vzdálenost – ethernetová rozhraní mohou být vzdálena až 1,8 km
- Přenos – přes nestíněnou kroucenou dvojlinku (2-drát), linková rychlost až 16,67 Mbps; datová rychlost až 15 Mbps (full duplex)
- Linkové rozhraní – RJ-45 a snímatelný terminálový blok (drát 0.9-0.4 mm)
- Ethernetové rozhraní – stíněný 8-pinový konektor RJ-45, 10/100Base-T (auto-sensing) , podpora half duplex a full duplex
- Protokol – transparentní pro vyšší protokolovou vrstvu, podpora 802.1Q VLAN
- Přepětí – maximální proudové přepětí 20kA
- Indikace na předním panelu – zdroj, linka a chyba, ethernetová linka a stavový indikátor
- Existuje i v rackové verzi – do Racku 1001R
- Plug-and-Play pro jednoduchou instalaci
- Modulace - QAM (Quadrature Amplitude Modulation)
- Volitelný zdroj – 230 VAC nebo 48 VDC
Schéma zapojení do sítě:
Tabulka uživatelsky nastavitelných rychlostí
| Asymetrické linkové rychlosti | ||
| Linkové rychlosti (AWG 24/0.5 mm) | Vzdálenost (m) | |
| Upstream in Mbps | Downstream in Mbps | |
| 1,56 |
4,17 |
1829 |
|
1,56 |
9,38 |
1676 |
| 2,34 | 16,67 |
1524 |
| Symetrické linkové rychlosti | ||
| Linkové rychlosti (AWG 24/0.5 mm) | Vzdálenost (m) | |
| Upstream in Mbps | Downstream in Mbps | |
|
6,25 |
6,25 |
1372 |
|
9,38 |
9,38 |
1265 |
| 12,50 |
12,50 | 1220 |
| 16,67 | 16,67 | 1006 |
Přehled dostupných Ethernet extenderů
| Model |
Počet Ethern. |
Počet |
Max. rychlost | Dosah při max. rychlosti |
Max. dosah | Provozní teplota |
| 2174 |
4 | 1 | 168 Mb/s | 152 m | 3 km | 0 až 50°C |
| 2173 |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | 0 až 50°C |
| 2173R |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | -40 až 80°C |
| 2162 |
4 | 4 | 45,6 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2161 |
4 | 2 | 22,8 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2160 |
4 | 1 | 11,4 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2151 |
2 | 1 | 15 Mb/s | 1,2 km | 1,7 km | 0 až 50°C |
| 2150 |
2 | 1 | 10 Mb/s | 1,5 km | 1,5 km | 0 až 50°C |
| CL1314 |
4 | 1 | 5,7Mb/s | 3,4 km | 6,9 km | 0 až 50°C |
| CL1314R |
2 |
1 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
| CL1314MDE |
4 | 2 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
2168 Patton - datasheet (1413kB)
