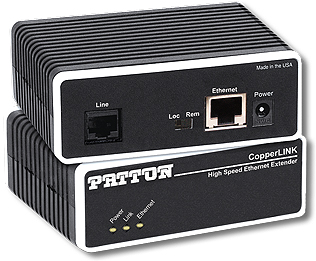

Patton 2172
CopperLink™ Model 2172 50Mbps Ethernet Extender je nejvhodnější pro využití tam, kde požadovaný dosah nepřesahuje 1,8 km a kde je vyžadována vysoká komunikační rychlost při krátkém dosahu.
Základní technická charakteristika:
- rychlost až 50-Mbps , nastavitelná symetrická/asymetrická
- Rozšiřuje dosah Ethernetu až na 1,8 km po 2-drátu (AWG 24)
- Vzdálená jednotka je konfigurována přes lokální jednotku při použití in-band managmentu
- Datová linka full-duplex rychlost 100 Mbps - Zajišťuje výkon pro aplikace náročné na šířku pásma, jako je Triple Play služba.
- Plug and Play pro jednoduchou instalci
- Funkční ihned po zapojení - auto-sensing 10/100, Full nebo Half-Duplex Ethernet a automatický MDI-X
- Transparentní LAN Briddging pro protokoly na vyšších vrstvách, podpora protokolu 802.1Q (VLAN tagging)
- možnost rozšířené záruky
Modelové verze:
2172/E - 50Mbps, žádný zdroj nápajení
2172/EUI - 50Mbps, zdroj napájení 230V
2172/EUI-2PK - 50Mbps, local + remote, napájení 230V
2172/TB/E48 - 50Mbps, local + remote, Terminal Block 48VDC
2172/TB/E48-2PK - 50Mbps, Terminal Block 48VDC
2172/TB/EUI - 50Mbps, Terminal Block, napájení 230 V
2172/TB/EUI-2PK - 50Mbps, Terminal Block, local+remote, 230V
SVC-2YRP-2172/2PK - dvouroční rožšířená záruka
SVC-5YRPLUS-2172 - 5-ti roční rozšířená záruka
SVC-5YRPLUS-2172-2PK - 5-ti roční rožšířená záruka
Schéma zapojení do sítě:
Tabulka uživatelsky nastavitelných rychlostí:
| Asymetrické rychlosti linek | ||
| Rychlosti linek (AWG 24/0.5 mm) | Dosah (stopa(m)) |
|
|
Upstream in Mbps
|
Downstream in Mbps
|
|
|
1
|
4 |
1830
|
|
1 |
16 |
1200 |
|
2
|
50
|
610
|
| Symetrické rychlosti linek | ||
| Rychlosti linek (AWG 24/0.5 mm) | Dosah (stopa(m)) | |
|
Upstream in Mbps
|
Downstream in Mbps
|
|
|
10
|
10 |
1200
|
|
25 |
25 |
610 |
|
50
|
50
|
245
|
Přehled dostupných Ethernet extenderů:
| Model |
Počet Ethern. |
Počet |
Max. rychlost | Dosah při max. rychlosti |
Max. dosah | Provozní teplota |
| 2174 |
4 | 1 | 168 Mb/s | 152 m | 3 km | 0 až 50°C |
| 2173 |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | 0 až 50°C |
| 2173R |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | -40 až 80°C |
| 2162 |
4 | 4 | 45,6 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2161 |
4 | 2 | 22,8 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2160 |
4 | 1 | 11,4 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2151 |
2 | 1 | 15 Mb/s | 1,2 km | 1,7 km | 0 až 50°C |
| 2150 |
2 | 1 | 10 Mb/s | 1,5 km | 1,5 km | 0 až 50°C |
| CL1314 |
4 | 1 | 5,7Mb/s | 3,4 km | 6,9 km | 0 až 50°C |
| CL1314R |
2 |
1 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
| CL1314MDE |
4 | 2 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
2172 Patton - datasheet (192kB)
