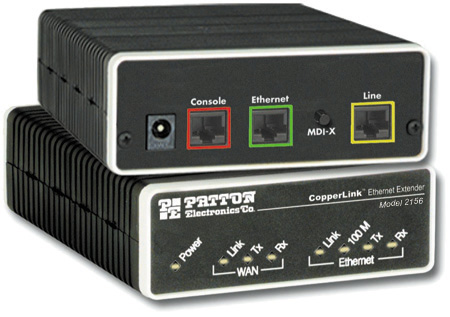

Patton 2156
Základní technická charakteristika_
- Přenosová rychlost až 2,3 Mbps
- Automatický výběr rychlosti - po zapojení přístroj sám určí maximální možnou rychlost připojení
- Dvoudrátové připojení prostřednictvím vestavěného RJ-11 portu
- Autosensing 10/100Base-T, full/half-duplex
- Transparentní LAN Bridge + podpora 802.1Q VLAN taggingu
- Automatic Learning, Aging and Filtering
Modelové verze:
2156/L/UI - 2,3 Mbps, 1 Local Unit, napájení 230 V
2156/R/UI - 2,3 Mbps, 1 Remote Unit, napájení 230 V
2156/UI-2PK - 2,3 Mbps, sada Local Unit + Remote Unit, napájení 230 V
Schéma zapojení do sítě:
Tabulka vzdáleností a rychlostí:
|
Model 2156
|
||||||||||
|
Line Rate
|
No Noise
|
|||||||||
|
26g (0.4 mm)
|
24g (0.5 mm)
|
22g (0.6 mm)
|
20g (0.8 mm)
|
19g (0.9 mm)
|
||||||
|
kbps
|
miles
|
km
|
miles
|
km
|
miles
|
km
|
miles
|
km
|
miles
|
km
|
|
200
|
4.4
|
7.2
|
5.7
|
9.4
|
8.0
|
13.1
|
10.3
|
16.8
|
12.1
|
19.7
|
|
392
|
4.0
|
6.6
|
5.4
|
8.8
|
7.5
|
12.3
|
8.7
|
15.8
|
10.8
|
17.5
|
|
520
|
3.8
|
6.2
|
5.1
|
8.3
|
7.1
|
11.6
|
9.2
|
14.9
|
9.7
|
15.8
|
|
776
|
3.5
|
5.6
|
4.6
|
7.5
|
6.0
|
9.8
|
7.8
|
12.7
|
8.8
|
14.3
|
|
1160
|
3.0
|
4.9
|
4.0
|
6.4
|
5.2
|
8.4
|
6.7
|
11.0
|
7.5
|
12.3
|
|
1544
|
2.8
|
4.6
|
3.7
|
6.1
|
4.9
|
7.9
|
6.4
|
10.3
|
6.7
|
11.0
|
|
2056
|
2.5
|
4.0
|
3.3
|
5.3
|
4.2
|
6.9
|
5.6
|
9.0
|
5.9
|
9.6
|
|
2312
|
2.3
|
3.8
|
3.1
|
5.0
|
4.0
|
6.6
|
5.3
|
8.6
|
5.6
|
9.1
|
Přehled dostupných Ethernet extenderů
| Model |
Počet Ethern. |
Počet |
Max. rychlost | Dosah při max. rychlosti |
Max. dosah | Provozní teplota |
| 2174 |
4 | 1 | 168 Mb/s | 152 m | 3 km | 0 až 50°C |
| 2173 |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | 0 až 50°C |
| 2173R |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | -40 až 80°C |
| 2162 |
4 | 4 | 45,6 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2161 |
4 | 2 | 22,8 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2160 |
4 | 1 | 11,4 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2151 |
2 | 1 | 15 Mb/s | 1,2 km | 1,7 km | 0 až 50°C |
| 2150 |
2 | 1 | 10 Mb/s | 1,5 km | 1,5 km | 0 až 50°C |
| CL1314 |
4 | 1 | 5,7Mb/s | 3,4 km | 6,9 km | 0 až 50°C |
| CL1314R |
2 |
1 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
| CL1314MDE |
4 | 2 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
2156 Patton- datasheet (179kB)
