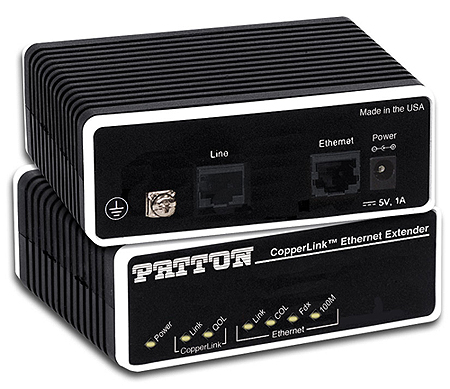

Patton 2158A
Základní technická charakteristika:
- Long-reach High Speed Ethernet Extension—Overcome the 328 ft (100 m) limitation of Ethernet with a full-duplex 12.5 Mbps link at distances up to 4,500 ft (1,372 m)
- Seamlessly Connect and Extend the LAN—802.3 10/100Base-T LAN connection via built-in shielded RJ-45 port
- Patton CopperLink 2-Wire Connection—Easy 2-wire CopperLink connection via built-in RJ-45 port or optional terminal block
- Dual Auto-sensing Full-Duplex Ethernet—Auto 10 or 100Base-T and full or half-duplex Ethernet operation
- Transparent LAN Bridging—Passes higher layer protocols and supports 802.1Q VLAN tagging
- Automatic Learning, Aging, and Filtering—Only allows packets with addresses outside the LAN to be forwarded
- Ethernetová rozhraní mohou být vzdálena až 1,2 km
- Přenos: 2-drát, linková rychlost až 16,67 Mbps; datová rychlost až 12,5 Mbps (full duplex)
- Linkové rozhraní – RJ-45 a snímatelný terminálový blok
- Ethernetové rozhraní – stíněný 8-pinový konektor RJ-45, 10/100Base-T (auto-sensing) , podpora half duplex a full duplex
- Protokol – transparentní pro vyšší protokolovou vrstvu, podpora 802.1Q VLAN
- Volitelný zdroj – 230 VAC nebo 48 VDC
Modelové verze
2158A/E-2PK - 1 local unit, 1 remote unit, bez zdroje energie
2158A/EUI-2PK - 1 local unit, 1 remote unit, 230 V
Schéma zapojení do sítě:
Přehled dostupných Ethernet extenderů
|
Počet ethernet portů
|
Počet drátových párů
|
Max. rychlost (Mbps)
|
Vzdálenost při max. rychlosti
|
CopperLink™
Model |
|
2
|
1
|
N/A
|
0.8 km
|
|
|
2
|
1
|
100
|
0.16 km
|
|
|
4
|
4
|
45.6
|
1.4 km
|
|
|
4
|
2 |
22.8
|
1.4 km
|
|
|
4
|
1 |
15
|
0.9 km
|
|
|
4
|
1
|
11.4
|
1.4 km
|
|
|
2
|
1
|
10
|
1.3 km
|
|
|
1
|
1
|
4.6
|
3.3 km
|
|
| 1 nebo 2 |
1 |
155 |
1,6 km |
2173R |
|
1
|
1
|
2.3
|
5.0 km
|
Přehled dostupných Ethernet Extenderů:
| Model |
Počet Ethern. |
Počet |
Max. rychlost | Dosah při max. rychlosti |
Max. dosah | Provozní teplota |
| 2174 |
4 | 1 | 168 Mb/s | 152 m | 3 km | 0 až 50°C |
| 2173 |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | 0 až 50°C |
| 2173R |
2 | 1 | 100 Mb/s | 152 m | 1,6 km | -40 až 80°C |
| 2162 |
4 | 4 | 45,6 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2161 |
4 | 2 | 22,8 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2160 |
4 | 1 | 11,4 Mb/s | 1,4 km | 8,3 km | 0 až 50°C |
| 2151 |
2 | 1 | 15 Mb/s | 1,2 km | 1,7 km | 0 až 50°C |
| 2150 |
2 | 1 | 10 Mb/s | 1,5 km | 1,5 km | 0 až 50°C |
| CL1314 |
4 | 1 | 5,7Mb/s | 3,4 km | 6,9 km | 0 až 50°C |
| CL1314R |
2 |
1 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
| CL1314MDE |
4 | 2 | 5,7Mb/s | 3,4 km | 6,9 km | -40 až 80°C |
2158 Patton - datasheet (1632kB)
